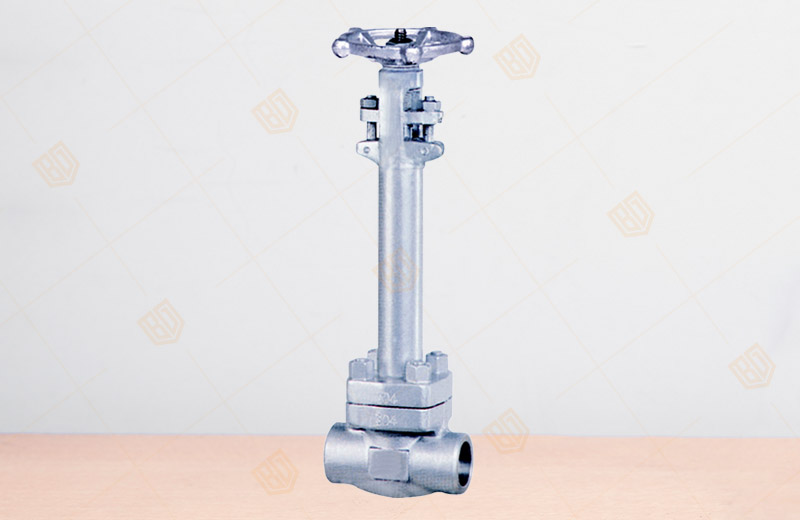

DZ11Y不銹鋼低溫閘閥
產品概況
產品型號：DZ11Y
公稱通徑：NPS3/8"~2"
公稱壓力：Class150~2500Lb
適用介質：水、蒸汽、油品等
適用溫度：-29℃～550℃
主要材質：A105、A182 F22、A182F 304L、A182 F316L
制造標準：按API 602,BS5352,ANSI B16.34
試驗與驗收：按API 598,標識按照MSS SP-25
DZ11Y不銹鋼低溫閘閥產品性能參數
|
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要性能參數 |
||||
|
型號 |
壓力級 (LB) |
工作壓力 (MPa) |
適用溫度 (℃) |
適用介質 |
|
DZ11H-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
|
DZ11H-300(Lb) |
300 |
5.0 |
||
|
DZ11H-600(Lb) |
600 |
10.0 |
||
|
DZ11H-800(Lb) |
800 |
14.0 |
||
|
DZ11Y-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
|
DZ11Y-300(Lb) |
300 |
5.0 |
||
|
DZ11Y-600(Lb) |
600 |
10.0 |
||
|
DZ11Y-800(Lb) |
800 |
14.0 |
||
DZ11Y不銹鋼低溫閘閥產品零部件材料
|
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥零部件材料 |
||||
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
DZ11H-150(Lb) |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ11H-300(Lb) |
||||
|
DZ11H-600(Lb) |
||||
|
DZ11H-800(Lb) |
||||
|
DZ11Y-150(Lb) |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ11Y-300(Lb) |
||||
|
DZ11Y-600(Lb) |
||||
|
DZ11Y-800(Lb) |
||||
DZ11Y不銹鋼低溫閘閥產品外形及結構尺寸
|
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要外形及結構尺寸 (mm) |
|||||||
|
DN |
S/mm |
T/in |
W/mm |
H（開）/mm |
重量/kg |
||
|
in |
mm |
JNSI |
JIS |
||||
|
½ |
15 |
21.8 |
22.2 |
½ |
125 |
333 |
7.1 |
|
¾ |
20 |
27.1 |
27.7 |
¾ |
125 |
360 |
9.4 |
|
1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
|
1¼ |
32 |
42.6 |
42.2 |
1¼ |
160 |
475 |
15.0 |
|
1½ |
40 |
48.7 |
49.1 |
1½ |
180 |
475 |
17.8 |
|
2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DZ11Y不銹鋼低溫閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
