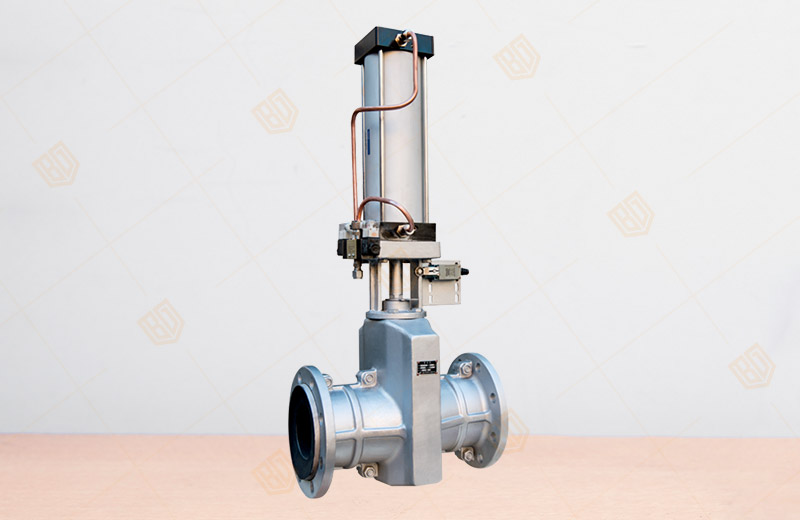

GJ641X-6L氣動管夾閥
產品概況
產品型號：GJ641X-6L
公稱通徑：DN25~300mm
適用溫度：≤80℃,≤120℃
公稱壓力：PN0.4,0.6MPa
適用介質：礦漿、磨料、干濕性粉塵類
GJ641X-6L氣動管夾閥產品概述
百鋼閥門集團生產銷售的GJ641X-6L氣動管夾閥有由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人補助，禁用其他工具開閉。
GJ641X-6L氣動管夾閥主要性能規范
|
適用溫度 |
適用介質 |
|
≤80℃ |
礦漿、磨料、干濕型粉塵類等一般腐蝕性介質 |
|
≤120℃ |
水，酸堿類等高腐蝕性介質 |
GJ641X-6L氣動管夾閥主要零件材料
|
名稱 |
材料 |
|
閥體 |
鋁合金、鑄鐵、鑄鋼、不銹鋼 |
|
套管 |
天然橡膠、三元乙丙膠 |
|
閥桿 |
碳鋼 |
|
壓條 |
鑄鐵 |
|
手輪 |
碳鋼 |
|
托架 |
碳鋼 |
GJ641X-6L氣動管夾閥主要外形連接尺寸
|
公稱通徑 （DN） |
公稱壓力 （MPa） |
工作壓力 （MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
|
25 |
0.6 |
0.6 |
145 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
|
32 |
160 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
||
|
40 |
180 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
||
|
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
||
|
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
||
|
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
||
|
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
||
|
345 |
||||||||||
|
360 |
||||||||||
|
250 |
||||||||||
|
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
||
|
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
||
|
510 |
||||||||||
|
380 |
||||||||||
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
|
500 |
||||||||||
|
250 |
800 |
516 |
256 |
395 |
350 |
560 |
632 |
12-23 |
||
|
300 |
950 |
562 |
304 |
445 |
400 |
620 |
741 |
12-23 |
