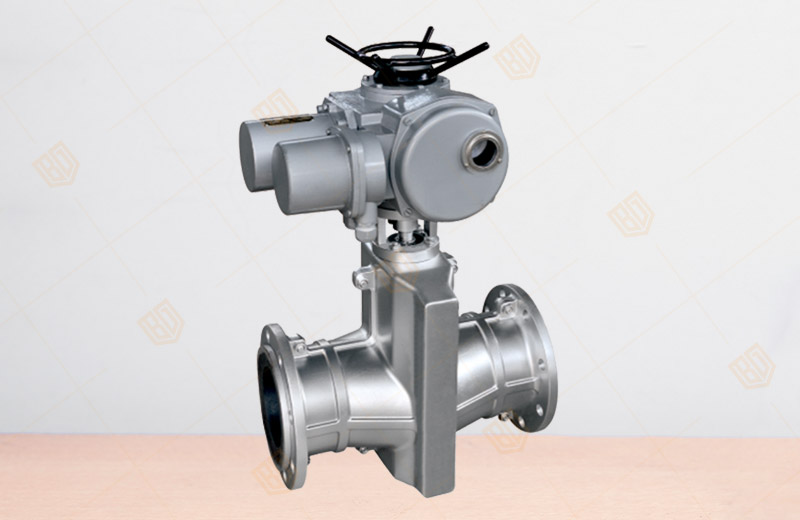

GJ941X-6L電動管夾閥
產品概況
產品型號：GJ941X-6L
公稱通徑：DN25~300mm
適用溫度：小于85℃
公稱壓力：PN0.6,1.0MPa
適用介質：礦漿、磨料、干濕性粉塵類
GJ941X-6L電動管夾閥產品概述
百鋼閥門集團生產銷售的GJ941X-6L電動管夾閥是由電動執行器及左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。GJ941X電動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。
GJ941X-6L電動管夾閥結構特點
由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
GJ941X-6L電動管夾閥工作原理
通電后，電動執行器帶動閥桿工作，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
GJ941X-6L電動管夾閥零件材料
|
閥體 |
橡膠套管 |
大小閥桿 |
壓桿、手輪、拉桿 |
托架 |
|
鑄鐵,鋁合金,鑄鋼,不銹鋼 |
橡膠 |
鑄銅、碳鋼 |
鑄鐵 |
球磨鑄鐵 |
GJ941X-6L電動管夾閥技術參數
|
公稱通徑 |
適用溫度 |
公稱壓力 |
適用介質 |
|
DN25—150 |
小于85℃ |
1.0Mpa |
礦漿、磨料、干濕性粉塵類 |
|
DN200~500 |
0.6Mpa |
GJ941X-6L電動管夾閥主要外型連接尺寸
|
公稱 |
公稱 |
工作 |
L |
L1 |
L0 |
D |
D1 |
Z-Φ |
H |
電動裝置 |
||||
|
通徑 |
壓力 |
壓力 |
型號 |
A |
B |
D0 |
kw |
|||||||
|
（DN） |
（MPa） |
（MPa） |
||||||||||||
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
4-14 |
|
ZA5-14 |
443 |
133 |
|
0.12 |
|
32 |
165 |
145 |
40 |
*140 |
100 |
4-18 |
|
|
|
|
|
|
||
|
40 |
190 |
157 |
50 |
*150 |
110 |
4-18 |
|
|
|
|
|
|
||
|
50 |
210 |
160 |
60 |
160 |
125 |
4-18 |
|
ZA10-18 |
552 |
425 |
|
0.25 |
||
|
65 |
250 |
199 |
74 |
180 |
145 |
4-18 |
|
ZA15-15 |
552 |
425 |
305 |
0.37 |
||
|
80 |
300 |
222 |
88 |
195 |
160 |
4-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
||
|
100 |
350 |
250 |
106 |
215 |
180 |
8-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
||
|
125 |
430 |
318 |
134 |
245 |
210 |
8-18 |
|
|
|
|
305 |
|
||
|
150 |
500 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
|
|
|
|
|
||
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA14-18 |
766 |
390 |
305 |
1.1 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
12-23 |
|
|
|
|
|
|
||
|
300 |
950 |
562 |
304 |
*445 |
400 |
12-23 |
|
|
|
|
|
|
||
|
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa |
||||||||||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GJ941X-6L電動管夾閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
