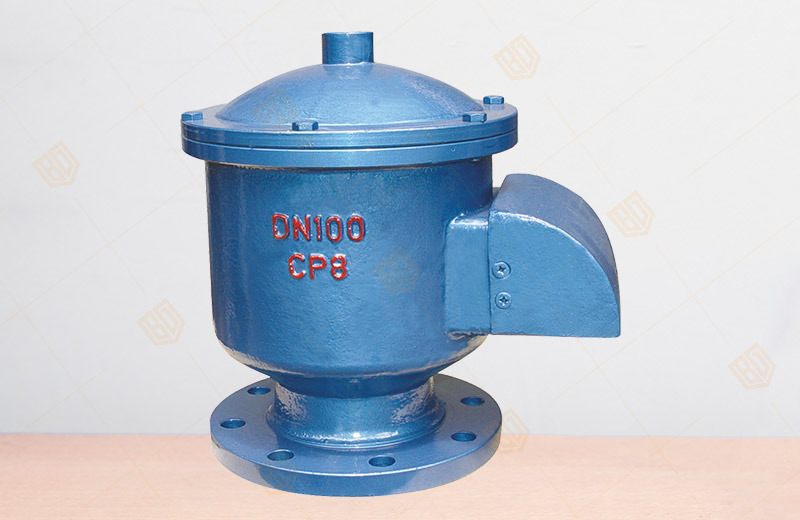

GFQ-11全天候呼吸閥
產品概況
產品型號：GFQ-11
公稱通徑：DN25~250mm（1"~10"）
工作溫度：-30~60℃
主體材質：碳鋼WCB、不銹鋼304、316、鋁合金
應用范圍：汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐
連接形式：法蘭連接（II） 內螺紋連接（III） 外螺紋連接（IV）
設計標準：GB5908-86、GB1347-92
法蘭標準：HG 20592-97、ANSI B 1.6 、GB HGJ SH JB
GFQ-11全天候呼吸閥適用范圍
百鋼閥門集團生產銷售的GFQ-11全天候呼吸閥適用于儲存閃點D于 28 ℃的甲類油品和閃點D于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。可與新型波紋阻火器配套使用。
GFQ-11全天候呼吸閥使用說明
呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
GFQ-11全天候呼吸閥維護與保養
為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，一切正常可重新使用。
GFQ-11全天候呼吸閥主要技術參數
| aJ正壓 | 355pa (36毫米水柱) |
| 負壓 | 295pa (30毫米水柱) |
| b級正壓 | 980pa (100毫米水柱) |
| 負壓 | 295pa (30毫米水柱) |
| c級正壓 | 1765pa (180毫米水柱) |
| 負壓 | 295pa (30毫米水柱) |
GFQ-11全天候呼吸閥零部件材料
| 閥體材料 | 碳鋼wcb、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 | 不銹鋼304、316、四氟ptfe |
| 環境溫度 ℃ | -30~60 |
GFQ-11全天候呼吸閥國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸（毫米） |
||||
|
d1 |
d |
d3 |
h |
m-h |
|
| dn25 | 70 | 100 | 115 | 180 | 4×10 |
|
dn50 |
110 |
140 |
160 |
255 |
4×12 |
|
dn80 |
150 |
185 |
213 |
260 |
4×16 |
|
dn100 |
170 |
205 |
265 |
290 |
4×16 |
|
dn150 |
225 |
260 |
305 |
330 |
8×16 |
|
dn200 |
280 |
315 |
355 |
350 |
8×16 |
|
dn250 |
335 |
370 |
420 |
400 |
12×16 |
GFQ-11全天候呼吸閥美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸 |
||||
|
d1 |
d |
d3 |
h |
m-h |
|
| 1" | 79.5 | 108 | 115 | 180 | 4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GFQ-11全天候呼吸閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
