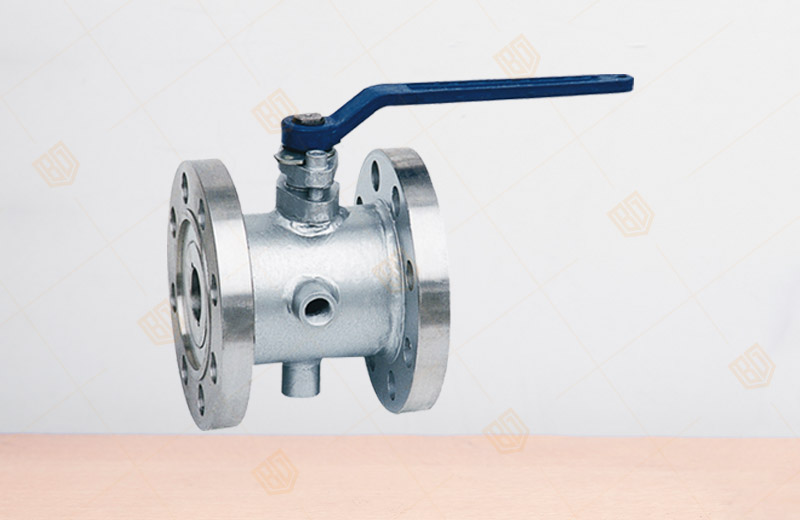

BQ41F保溫球閥
產品概況
產品型號：BQ41F
公稱通徑：NPS1/2"~8"
公稱壓力：Class150~300Lb
主要材質：1Cr18Ni9Ti、SS304
適用介質：重油、膠類等易凝固介質
驅動方式：手動、電動、氣動
設計標準：ASME B16.34 GB/T12224
結構長度：ASME B16.10 GB/T12221
連接法蘭：ASME B16.34 JB/T79
試驗和檢驗：JB/T9092 API 598
一、BQ41F保溫球閥特點
百鋼閥門集團生產銷售的BQ41F縮徑保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
BQ41F縮徑保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。 BQ41F縮徑保溫球閥產品具有良好的保溫保冷特性，具閥門的痛徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。
二、BQ41F保溫球閥主要連接尺寸
|
公稱通徑DN |
法蘭規格 |
尺寸 |
重量（Kg） |
|||||||
|
d |
L |
H |
W |
E |
Q |
P |
||||
|
inch |
DN |
150、300Lb；10K、20K |
||||||||
|
1/2 |
15 |
15*40 |
15 |
110 |
101 |
130 |
58.5 |
147 |
NPT3/4 |
5 |
|
3/4 |
20 |
20*40 |
19 |
117 |
101 |
160 |
58.5 |
147 |
NPT3/4 |
6 |
|
1 |
25 |
25*50 |
25 |
127 |
106 |
160 |
63.5 |
156 |
NPT3/4 |
9 |
|
11/2 |
40 |
40*65 |
38 |
165 |
125 |
230 |
62.5 |
181 |
NPT3/4 |
15 |
|
2 |
50 |
50*80 |
51 |
178 |
135 |
230 |
68 |
218 |
NPT3/4 |
21 |
|
3 |
80 |
80*150 |
76 |
229 |
193 |
400 |
82 |
275 |
NPT3/4 |
38 |
|
4 |
100 |
100*200 |
102 |
254 |
265 |
700 |
83 |
300 |
NPT3/4 |
70 |
|
6 |
150 |
150*250 |
152 |
292 |
355 |
1100 |
95 |
403 |
NPT1 |
101 |
|
8 |
200 |
200*350 |
203 |
330 |
410 |
1100 |
100 |
492 |
NPT1 |
140 |
三、BQ41F保溫夾套球閥主要零件材質表
|
序號 |
零件名稱 |
材質 |
|
|
GB |
ASTM |
||
|
1 |
夾套 |
25 |
105 |
|
2 |
閥座 |
WCB |
A216-WCB |
|
3 |
閥體 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、對位聚苯 |
|
|
5 |
球體 |
|
|
|
6 |
閥桿 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料壓蓋 |
WCB |
A216-WCB |
注：保溫球閥主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
四、BQ41F縮徑保溫球閥I型主要連接尺寸
|
公稱通徑DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
五、BQ41F縮徑保溫球閥II型主要連接尺寸
|
公稱通徑DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BQ41F保溫球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
