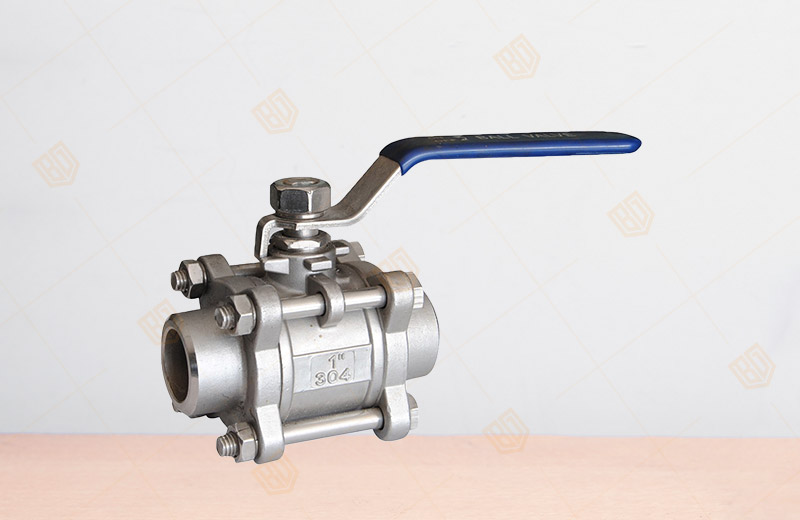

Q11F三片式焊接不銹鋼球閥
產品概況
產品型號:Q11F
公稱通徑:NPS1/2″~2″
適用溫度:-20~232℃~350℃
閥體材質:不銹鋼CF8M、碳鋼WCB
驅動方式:手動、電動、氣動
設計標準:ASME B16.34 GB/T12224
結構長度:ASME B16.10 GB/T12221
連接法蘭:ASME B16.34 JB/T79
試驗和檢驗:JB/T9092 API 598
一、Q11F三片式焊接不銹鋼球閥 產品概述
百鋼閥門集團生產銷售的Q11F三片式焊接不銹鋼球閥適用于工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、Q11F三片式焊接不銹鋼球閥 產品特點
三片式焊接不銹鋼球閥分為整體式(一片式)、兩段式及三段式。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。
三、Q11F三片式焊接不銹鋼球閥 主要零件材料
| 零件名稱 | 材質 | |
|---|---|---|
| 不銹鋼 | 碳鋼 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | FCD45 |
| 墊圈 | 不銹鋼SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | B7 |
| 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | B8 |
四、Q11F三片式焊接不銹鋼球閥 外形尺寸

| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
| L | 92 | 111 | 127 | 140 | 152 | 178 |
| S | 21.8 | 27.1 | 33.8 | 42.8 | 48.7 | 61.l |
| B | 9.6 | 12.7 | 12.7 | 127 | 12.7 | 15.9 |
| LO | 123 | 160 | 160 | l95 | 195 | 250 |
| NPT | 1/2" | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
