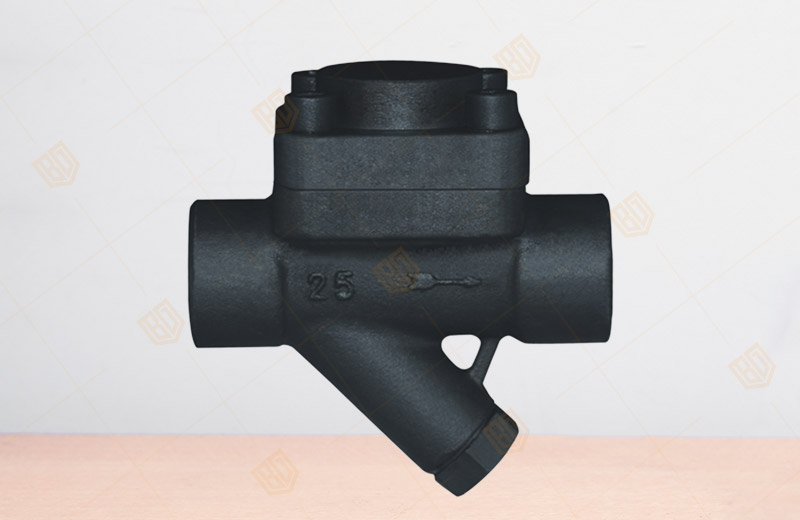

CS16熱靜力膜盒式
產品概況
產品型號：CS16
公稱通徑：DN15~50mm
公稱壓力：PN0.05~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
CS16熱靜力膜盒式概述
CS16熱靜力膜盒式（蒸汽壓力平衡式）是目前常用的節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。 它的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；背壓率 ≤80% ，膜盒堅固，使用壽命長。
CS16熱靜力膜盒式主要性能和零部件
|
零部件名稱 |
材 料 |
|
閥體 閥蓋 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
閥座 |
3Cr13 |
|
過濾網 |
1Cr18Ni9Ti |
CS16熱靜力膜盒式外型尺寸表
|
產品型號 |
通徑 （mm） |
連接方式 |
閥體材料 |
工作壓力 |
允許溫度℃ |
外形尺寸 （mm） |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
|
50 |
250 |
160 |
68 |
68 |
90 |
||||
|
CS16Y-25C |
15-20 |
法蘭 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS16熱靜力膜盒式性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
