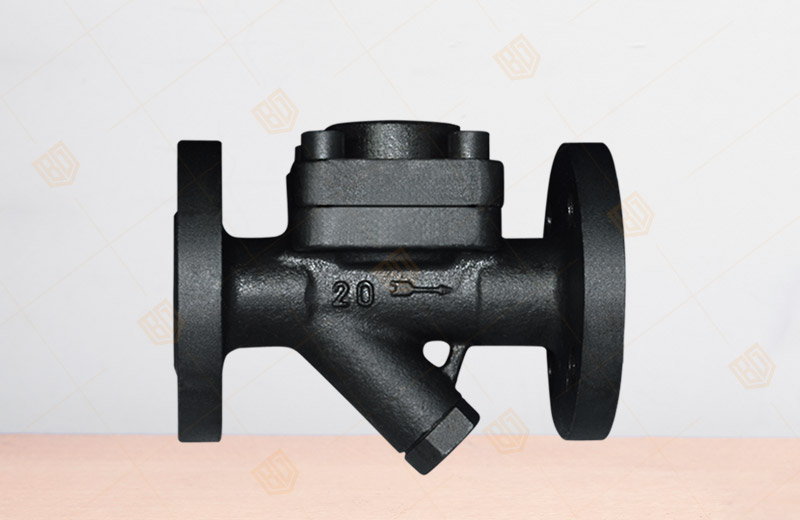

CS46熱靜力膜盒式
產品概況
產品型號：CS46
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
CS46熱靜力膜盒式基本信息
百鋼閥門集團生產銷售的CS46熱靜力膜盒式工作原理：該閥根據腔內溫度的變化是成波紋管內感溫液體的汽化或冷凝，波紋管的內壓產生變化而驅使波紋管帶動閥芯作移位啟閉閥座孔，達到阻汽排水。
|
公稱壓力 |
PN16 |
PN25 |
PN40 |
|
防氣阻功能 |
波紋管自控 |
波紋管自控 |
波紋管自控 |
| PMA允許壓力 |
1.6MPa@38℃ |
2.0MPa@38℃ | 4.1MPa@38℃ |
| PMO工作壓力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
| TMA允許溫度 | 300℃@1.1MPa | 300℃@1.1MPa | 300℃@2.6MPa |
|
TMO工作溫度 |
250℃@1.1MPa | 250℃@1.1MPa | 250℃@2.6MPa |
CS46熱靜力膜盒式主要外形尺寸
| 產品型號 | 通徑 （mm） | 連接方式 | 閥體材料 | 工作壓力范圍（MPa） | 最高允許溫度℃ | 外形尺寸 （mm） | |||
| L | H1 | H2 | W | ||||||
| CS16H-16C | 15-20 | 內螺紋 | WCB | 0.01~1.6 | 250 | 100 | 58 | 55 | 70 |
| 25 | 0.01~1.6 | 250 | 120 | 58 | 55 | 70 | |||
| 32-40 | 0.01~1.6 | 250 | 150 | 68 | 68 | 90 | |||
| 50 | 0.01~1.6 | 250 | 160 | 68 | 68 | 90 | |||
| CS46H-16C | 15-20 | 法蘭 | WCB | 0.01~2.5 | 250 | 150 | 58 | 55 | 70 |
| 25 | 0.01~2.5 | 250 | 160 | 58 | 55 | 70 | |||
| 32-50 | 0.01~2.5 | 250 | 210 | 85 | 60 | 120 | |||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS46熱靜力膜盒式性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
