您當前位置: 產品中心疏水閥雙金屬溫調式

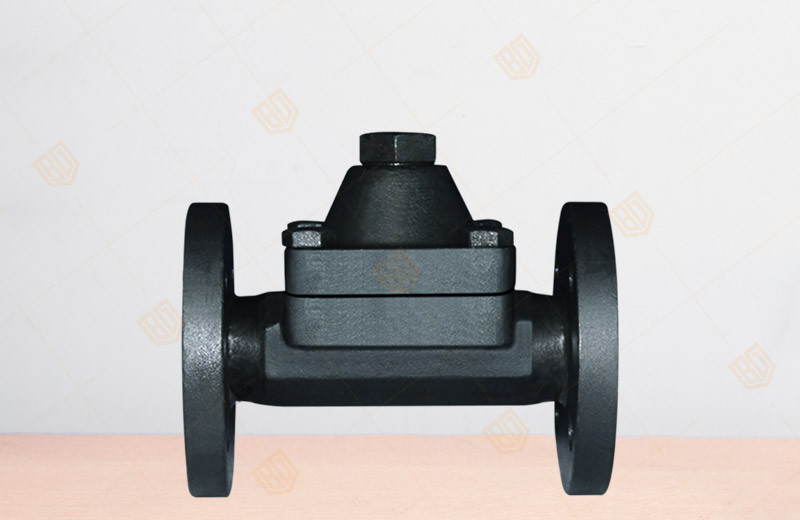

CS47雙金屬溫調式

產品概況

產品型號：CS47
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927

CS47雙金屬溫調式產品詳情

CS47雙金屬溫調式基本信息
百鋼閥門集團生產銷售的CS47雙金屬溫調式工作原理：該閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。

公稱壓力	PN20	PN50
防氣阻功能	膜盒自控或手動	手動
PMA允許壓力	2.0MPa@38℃	4.7MPa@93℃
PMO工作壓力	1.6MPa@149℃	3.8MPa@315℃
TMA允許溫度	427℃@0.6MPa	427℃@2.9MPa
TMO工作溫度	427℃@0.6MPa	427℃@2.9MP

CS47雙金屬溫調式閥門特點

熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。

CS47雙金屬溫調式適應工況
該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。

CS47雙金屬溫調式主要外型及連接尺寸

型號	DN	螺紋連接				承接焊連接					法蘭連接
		RC	L	H	W	L	H	W	d	T	L	H	D	K	d	C	F	N-φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1^1/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1^1/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1^1/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1^1/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1^1/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1^1/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS47雙金屬溫調式性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
