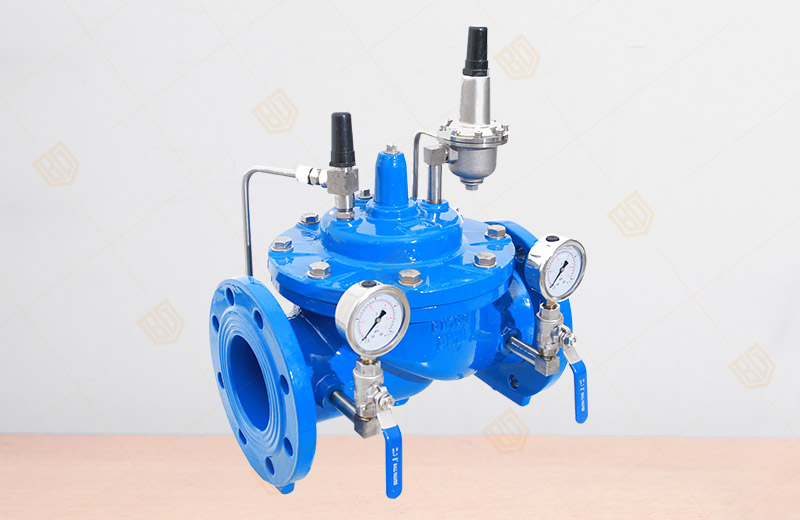

800X壓差旁通平衡閥
產品概況
產品型號：800X
公稱通徑：DN40~1600mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
一、800X壓差旁通平衡閥介紹
百鋼閥門集團生產銷售的800X型壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。紅閥壓差旁通平衡閥可提高系統的利用率，保持壓差的精確恒定值，并可較大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
二、800X型壓差旁通平衡閥壓差旁通平衡閥結構特點
壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
三、800X型壓差旁通平衡閥原理
壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確互定直，并可較大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0～80(隔膜式) |
|
1.6 |
1.76 |
2.4 |
||
|
2.5 |
2.75 |
3.75 |

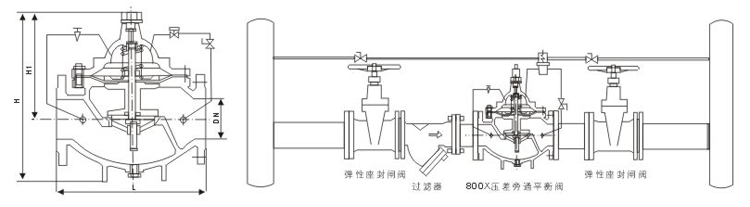

五、800X型壓差旁通平衡閥連接尺寸
|
公稱通徑 |
尺 寸 |
||
|
L |
H1 |
H |
|
|
20 |
150 |
126 |
520 |
|
25 |
160 |
126 |
520 |
|
32 |
180 |
126 |
520 |
|
40 |
200 |
160 |
610 |
|
50 |
203 |
160 |
610 |
|
65 |
216 |
180 |
625 |
|
80 |
241 |
200 |
642 |
|
100 |
292 |
270 |
750 |
|
125 |
330 |
310 |
808 |
|
150 |
356 |
320 |
864 |
|
200 |
495 |
370 |
1135 |
|
250 |
622 |
430 |
1185 |
|
300 |
698 |
480 |
1325 |
|
350 |
787 |
525 |
1385 |
|
400 |
914 |
580 |
1445 |
|
450 |
978 |
635 |
1445 |
